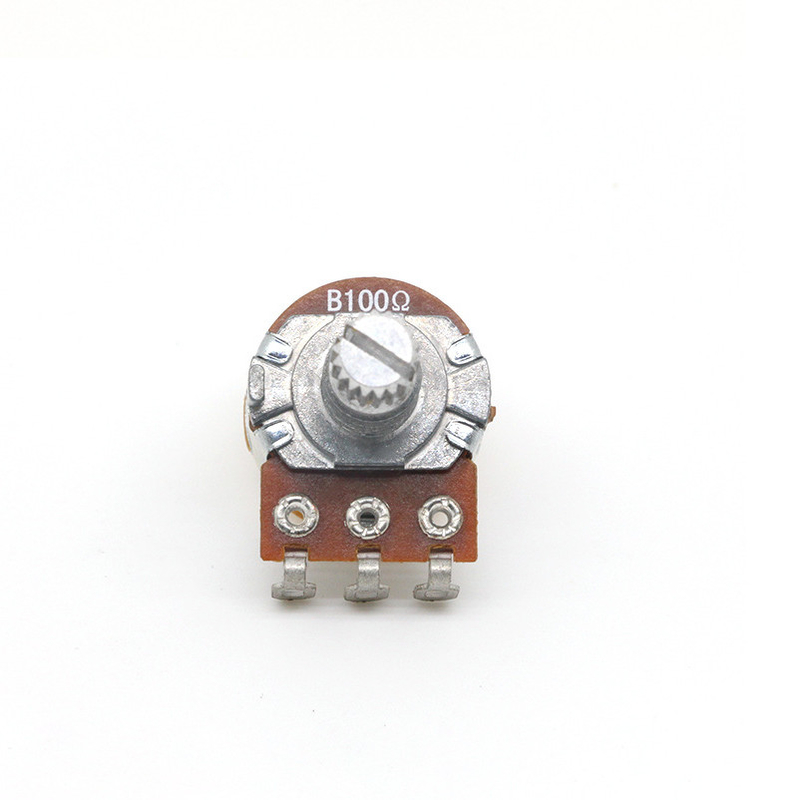

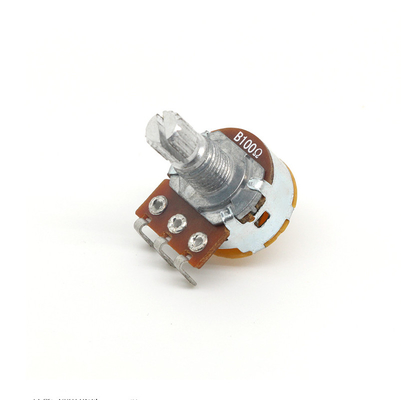

제품 설명

배선 배치 방법

전위차계 (또는 트리머 레지스터, 기타 등등) 정규적 핀 (예를 들면, 3개 핀과 전위차계)을 위해, 2 끝의 저항값은 고쳐지고 또한 종단 핀에 대한 중간핀의 저항값이 변하기 쉽습니다 ;

그것은 전위차계를 중간핀으로부터의 2대 직렬 저항기로 나누는 것에게 동등하고 전체 직렬 저항값이 고쳐집니다 ;

그러므로, 그것이 가변 전압 디바이더 레지스터로서 사용되면, 한쪽 끝은 입력 전압에 연결되고, 중앙 마지막이 출력에 연결되고, 잔류 단부가 기초를 둡니다 ;

만약 그것이 가변 저항기로서 사용되면, 한쪽 끝이 입력 전압에 연결되고, 중앙 끝이 출력에 연결되고, 나머지가 좌측 부동일 수 있거나 중앙 끝에 연결됩니다.

좋거나 나쁜 판단

전위차계에 대한 주요 요건은 다음과 같습니다 : 1. 저항값은 그 요구를 만족시킵니다. 센터 활주단과 저항기 본체 사이의 ②The 접촉은 좋고 회전이 매끄럽습니다. 스위치와 전위차계를 위해, 스위치부는 정확하고 믿을 만하고 탄력적입니다. 그러므로, 전위차계의 성능은 사용 전에 확인되어야 합니다.

(1) 저항값의 측정 : 처음으로, 측정되고, 멀티 미터의 적절한 저항 기어를 선택하고, AC의 2 끝 사이에 저항값 즉, 저항값을 측정하고 그것을 명목상 저항값과 비교하고,에게 그 둘이 일관된지를 확인합니다 전위차계의 저항값에 따르면. 동시에 미끄럼 접촉을 회전시키시오 그러면 그것의 가치는 고쳐져야 합니다. 만약 저항이 무한하면, 전위차계가 손상됩니다.

(2) BC의 2 끝 사이에 저항값과 그리고 나서 그것의 센터·엔드와 저항기 본체 사이에 접촉을 측정하세요. 방법은 멀티 미터의 오옴 기어가 적절한 범위에 있다는 것입니다. 측정 공정 동안 천천히 멀티 미터을 읽기에 샤프트와 주의 집중을 회전시키세요. 정상 상태 하에, 읽기는 원 디렉션에서 매끄럽게 변합니다. 불량 컨택 실패.

(3) 센터·엔드가 제 1 단부 또는 끝에 미끄러질 때, 센터·엔드와 일치하는 끝의 저항값은 이상적인 조건 하에 0입니다. 실제 측정에, 어떤 잔류값이 있을 것이고 (일반적으로 일반적으로 5Ω이하로, 액면가에 의존하 ) 정상적 현상입니다.

상술

포장 & 배달
